Estimez le facteur de charge en g à partir d’un virage coordonné ou convertissez une accélération mesurée par un accéléromètre en nombre de g. L’outil ci-dessous donne aussi un repère par rapport aux limites courantes d’un avion de chasse moderne.

Accélération de référence

9,81 m/s²

Repère combat moderne

jusqu’à 9 g

Interprétation rapide

charge pilote + cellule

Guide expert: comprendre l’accéléromètre et le calcul du nombre g dans un avion de chasse

L’expression accéléromètre calcul de nombre g avion de chasse désigne en pratique deux choses très proches. D’une part, on veut savoir comment un accéléromètre mesure une accélération et la convertit en facteur de charge. D’autre part, on cherche à estimer combien de g un chasseur encaisse ou fait ressentir à son pilote pendant une manuvre, notamment en virage serré, en ressource, en entrée de boucle ou lors d’une remise de gaz très énergique. Dans l’univers des avions de combat, le facteur de charge n’est pas un simple chiffre spectaculaire. C’est une grandeur structurale, physiologique et tactique à la fois.

Le symbole g renvoie à l’accélération de la pesanteur terrestre, soit environ 9,81 m/s². Quand un pilote dit qu’il prend 5 g, cela signifie que son corps et l’avion subissent une charge équivalente à cinq fois son poids apparent au repos. Autrement dit, un pilote de 80 kg peut ressentir un effort apparent proche de 400 kg selon l’axe de charge considéré. Voilà pourquoi les avions de chasse, les sièges, les harnais, les combinaisons anti-g et les procédures de respiration sont conçus autour de cette contrainte.

Qu’est-ce qu’un accéléromètre en aéronautique ?

Un accéléromètre est un capteur capable de mesurer l’accélération subie selon un ou plusieurs axes. Dans un cockpit moderne, les informations d’accélération sont intégrées à l’avionique, aux systèmes de mission, aux enregistreurs de vol et parfois à des calculateurs d’alerte structurale. Historiquement, on trouvait aussi des g-mètres analogiques indiquant le facteur de charge instantané et souvent les maxima atteints. Dans un avion de chasse contemporain, la mesure est bien plus fine, filtrée et corrélée à d’autres données comme la vitesse, l’angle d’attaque, l’incidence ou l’état des commandes de vol électriques.

Un point essentiel doit être compris: l’accéléromètre ne mesure pas seulement le mouvement linéaire comme le ferait un compteur de vitesse. Il mesure une accélération propre, c’est-à-dire la réaction mécanique ressentie par le capteur. Au repos sur Terre, un accéléromètre orienté verticalement peut déjà indiquer environ 1 g parce qu’il “sent” l’appui du support contre la gravité. En vol, les choses deviennent plus complexes, car les composantes longitudinales, latérales et verticales se combinent.

Comment calcule-t-on le nombre de g ?

Le calcul de base est simple:

• Nombre de g = accélération mesurée / 9,81 si l’accélération est exprimée en m/s².
• Si l’accéléromètre fournit déjà une valeur en g, aucune conversion supplémentaire n’est nécessaire.

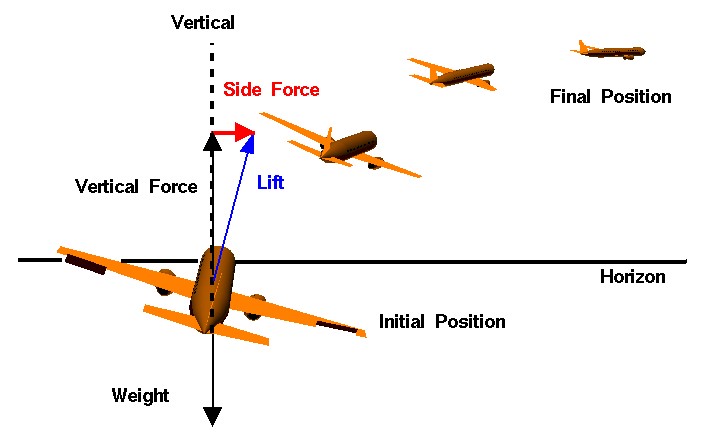

Dans un virage coordonné à vitesse constante, on peut aussi déduire le facteur de charge à partir de la vitesse et du rayon de virage. L’accélération centripète vaut a = v² / r. Si l’on veut le facteur de charge total ressenti dans un virage horizontal coordonné, on combine cette accélération latérale avec la pesanteur et l’on obtient approximativement:

n = √(1 + (a/g)²)

où n est le facteur de charge total en g, a l’accélération centripète et g = 9,81 m/s². Cette formule est très utile pour estimer les charges en manuvre quand on connaît la vitesse et le rayon.

Pourquoi le nombre de g est-il si important dans un avion de chasse ?

Le facteur de charge agit simultanément sur trois dimensions critiques:

1. La structure de l’appareil: aile, longerons, points d’emport, train, voilure, empennage et commandes sont conçus pour des enveloppes de charge précises.
2. Le pilote: au-delà de certains seuils, le sang quitte la tête, la vision se dégrade, puis peut apparaître une perte de connaissance induite par les g.
3. La performance tactique: un appareil capable de tenir plus de g peut virer plus fort, conserver une meilleure autorité en combat rapproché, ou sortir plus efficacement d’une trajectoire défavorable.

En entraînement comme en opération, le g n’est donc ni un simple argument marketing ni un chiffre isolé. Il s’inscrit dans une enveloppe de vol avec des limites d’angle d’attaque, de vitesse, de facteur de charge positif et négatif, de masse et de configuration. Un avion chargé de missiles, de bidons ou de bombes n’aura pas forcément la même limite qu’en configuration lisse.

Repères réels: limites de facteur de charge de plusieurs avions connus

Le tableau suivant regroupe des valeurs de référence fréquemment citées publiquement pour quelques appareils militaires ou d’entraînement. Elles sont indicatives et peuvent varier selon la version, la masse, la configuration et le manuel d’exploitation.

Appareil	Type	Facteur de charge positif typique	Observation
F-16 Fighting Falcon	Chasseur multirôle	+9 g	Référence classique pour le combat à forte manvrabilité.
Dassault Rafale	Chasseur multirôle	jusqu’à +9 g	Excellente agilité, selon configuration et loi de pilotage.
Eurofighter Typhoon	Chasseur de supériorité aérienne	jusqu’à +9 g	Conçu pour de fortes performances en manuvre.
F/A-18 Hornet	Chasseur embarqué	environ +7,5 g	Compromis structurel lié notamment à l’emploi embarqué.
T-38 Talon	Avion d’entraînement supersonique	environ +7,33 g	Utilisé historiquement pour la formation avancée.
Mirage 2000	Chasseur multirôle	jusqu’à +9 g	Delta performant, avec contraintes selon charge et mission.

Ce type de tableau montre bien qu’une capacité de 9 g est devenue un marqueur des chasseurs modernes les plus performants, tandis que certains appareils navals ou d’entraînement opèrent souvent autour de plafonds légèrement inférieurs. Il ne faut toutefois jamais déduire qu’un avion peut tenir durablement sa limite maximale en toute circonstance. Le facteur de charge admissible n’est qu’une partie de l’enveloppe globale.

Les g positifs, négatifs et leur effet sur le pilote

On parle souvent des g positifs, ceux qui poussent le pilote vers le bas de son siège. Ce sont les plus fréquents en virage appuyé ou en ressource. Les g négatifs, eux, tendent à faire monter le sang vers la tête et sont généralement moins bien tolérés. Les limites négatives des avions et des équipages sont souvent plus faibles que les limites positives.

Du point de vue physiologique, la tolérance dépend de la direction de l’accélération, de sa durée, de l’état physique du pilote, de son entraînement, de sa combinaison anti-g et de sa technique d’effort respiratoire. Un pilote de chasse bien préparé peut supporter des valeurs élevées pendant un temps limité, mais le risque de grey-out, de black-out puis de G-LOC reste réel si la montée en charge est rapide ou si la technique est imparfaite.

Niveau de charge	Effet humain typique	Commentaire opérationnel
1 g	État normal au repos	Référence standard au sol.
2 à 3 g	Poids apparent nettement augmenté	Encore tolérable pour beaucoup de personnes sur courte durée.
4 à 5 g	Fatigue rapide, vision périphérique réduite possible	Déjà exigeant sans équipement ni entraînement.
6 à 7 g	Risque élevé de grey-out ou black-out sans protection	Nécessite entraînement et techniques anti-g.
8 à 9 g	Très forte contrainte physiologique	Zone typique des chasseurs modernes avec combinaison anti-g et AGSM.

Ces chiffres sont des ordres de grandeur pédagogiques. La réponse humaine réelle dépend énormément du contexte. Une montée à 8 g en une fraction de seconde ne se vit pas comme un maintien progressif à 5 g pendant plusieurs secondes. C’est une raison de plus pour interpréter les données d’accéléromètre avec prudence.

Virage, rayon, vitesse: comment relier la manuvre au nombre de g

En combat aérien, on parle souvent de rayon instantané, de taux de virage et de capacité à conserver l’énergie. Le nombre de g permet justement de relier la géométrie de la trajectoire à l’effort structurel et physiologique. Plus la vitesse est élevée, plus un petit rayon de virage exige une accélération centripète importante. Comme cette accélération dépend du carré de la vitesse, une augmentation relativement modeste de vitesse peut faire grimper très vite la charge.

Prenons un exemple simple. Un appareil qui vire à 900 km/h avec un rayon de 1500 m aura une accélération centripète importante. Le calculateur ci-dessus convertit d’abord la vitesse en m/s, applique ensuite la relation v² / r, puis combine cette valeur à la pesanteur pour estimer le facteur de charge total. C’est précisément le type de raisonnement qu’on utilise pour comprendre pourquoi un chasseur ne peut pas “tirer sur le manche” indéfiniment sans rencontrer une limite avionique, structurelle ou humaine.

Ce que mesure réellement un g-mètre de cockpit

Le g-mètre ou l’indication de facteur de charge fournie au pilote correspond généralement à une grandeur filtrée et orientée selon des conventions de l’appareil. Dans un virage coordonné, la valeur affichée se rapproche du facteur de charge normal à la cellule, souvent celui qui intéresse le plus la structure et le pilote. En revanche, si l’avion combine roulis, lacet, incidence élevée et accélération transitoire, les composantes mesurées peuvent être plus difficiles à interpréter intuitivement. C’est pourquoi le nombre de g reste une indication centrale, mais jamais totalement isolée du reste des paramètres de vol.

Comment utiliser correctement ce calculateur

• Mode virage coordonné: entrez la vitesse, choisissez l’unité, saisissez le rayon de virage puis sélectionnez un profil avion pour comparer avec une limite de référence.
• Mode accéléromètre: entrez l’accélération lue sur le capteur, en m/s² ou déjà en g, afin d’obtenir une conversion immédiate.
• Interprétez avec prudence: le résultat est une estimation pédagogique et non un substitut au manuel de vol, aux données certifiées constructeur ou à l’instrumentation embarquée homologuée.

Erreurs fréquentes lors du calcul du nombre de g

1. Confondre vitesse indiquée et vitesse vraie: selon l’altitude et les conditions, la vitesse la plus pertinente pour un calcul géométrique n’est pas toujours celle affichée sans correction.
2. Oublier la conversion d’unités: km/h, kt et m/s ne sont pas interchangeables.
3. Prendre le rayon au hasard: le rayon de virage réel varie pendant la manuvre et n’est pas toujours facile à estimer.
4. Croire qu’un maximum théorique est durable: la limite structurale ou physiologique n’est pas un objectif de croisière.
5. Négliger la configuration de l’avion: bidons, armement, carburant et masse changent l’enveloppe.

Pourquoi les chasseurs modernes peuvent-ils atteindre 9 g ?

Plusieurs facteurs l’expliquent: matériaux avancés, architecture structurale optimisée, commandes de vol électriques, limitation automatique de l’enveloppe et systèmes de soutien physiologique du pilote. La combinaison anti-g gonfle pour limiter la stagnation sanguine dans les membres inférieurs et l’abdomen, tandis que l’AGSM, la technique de contraction musculaire et respiratoire, aide à maintenir la perfusion cérébrale. Sans cet ensemble, exploiter durablement des charges élevées serait beaucoup plus difficile.

Sources d’autorité pour approfondir

Pour aller plus loin, consultez des sources reconnues: NASA Glenn Research Center, Federal Aviation Administration, HyperPhysics de Georgia State University.

Conclusion

Le sujet accéléromètre calcul de nombre g avion de chasse se situe au croisement de la mécanique du vol, de la résistance des structures et de la physiologie humaine. Un accéléromètre permet de mesurer une accélération. Le nombre de g traduit cette accélération en une unité immédiatement parlante pour l’aéronautique. Dans un chasseur, cette donnée conditionne autant la tactique que la sécurité. Le calculateur de cette page vous aide à convertir une accélération en g ou à estimer un facteur de charge à partir d’une vitesse et d’un rayon de virage. Utilisez-le comme outil d’apprentissage avancé, tout en gardant à l’esprit qu’en aviation réelle, seule la documentation officielle de l’appareil fait foi.

Avertissement: ce calculateur est destiné à l’information et à la vulgarisation technique. Il ne remplace pas un manuel de vol, une fiche de performances constructeur, une procédure de sécurité ou une instrumentation certifiée.
